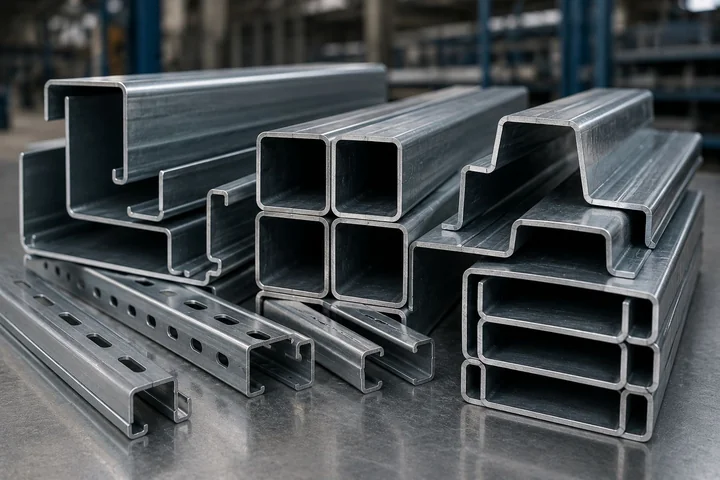

Profile stalowe gięte na zimno - zastosowanie, rodzaje i dobór

Profile stalowe gięte na zimno to rozwiązania szeroko wykorzystywane w budownictwie, przemyśle, motoryzacji oraz produkcji maszyn. Łączą wysoką wytrzymałość, precyzję wykonania i stosunkowo niewielką masę, dzięki czemu pozwalają tworzyć trwałe i ekonomiczne konstrukcje. Odpowiedni dobór przekroju, grubości ścianki i gatunku stali wpływa na bezpieczeństwo, trwałość oraz funkcjonalność całego projektu.

Jak powstają profile stalowe gięte na zimno?

Profile stalowe gięte na zimno powstają poprzez stopniowe kształtowanie taśmy lub arkusza stalowego bez podgrzewania materiału do wysokiej temperatury . Proces odbywa się najczęściej na specjalnych liniach profilujących, wyposażonych w zestawy odpowiednio rozmieszczonych rolek. Stal przechodzi kolejno przez poszczególne sekcje maszyny, a każda z nich nadaje jej coraz bardziej zbliżony do docelowego przekrój. Dzięki temu materiał nie jest gwałtownie odkształcany, co pozwala uzyskać wysoką dokładność wymiarową i powtarzalność produkcji.

Proces wytwarzania obejmuje zazwyczaj:

• Przygotowanie materiału – stalowa taśma zostaje rozwinięta z kręgu, oczyszczona i w razie potrzeby przycięta do odpowiedniej szerokości.
• Profilowanie na zimno – materiał przechodzi przez kolejne pary rolek, które stopniowo formują wymagany kształt, na przykład ceownik, kątownik lub profil zamknięty.
• Łączenie krawędzi – w przypadku profili zamkniętych brzegi materiału mogą zostać zespawane, aby stworzyć trwały przekrój o odpowiedniej sztywności.
• Cięcie na wymiar – gotowy profil jest dzielony na odcinki zgodne z dokumentacją techniczną lub zamówieniem odbiorcy.
• Kontrola jakości – sprawdzane są wymiary, grubość ścianki, prostoliniowość, jakość powierzchni i zgodność przekroju z wymaganiami.

Tak przeprowadzony proces umożliwia produkcję profili o precyzyjnych kształtach, dobrej wytrzymałości i szerokich możliwościach zastosowania.

Profile otwarte oraz zamknięte

Profile otwarte

Profile otwarte, takie jak ceowniki, kątowniki czy zetowniki, mają przekrój, który nie tworzy zamkniętej przestrzeni. Są łatwe w montażu, obróbce i łączeniu z innymi elementami, dlatego często wykorzystuje się je w konstrukcjach wsporczych, zabudowach, regałach oraz lekkich elementach budowlanych.

Profile zamknięte

Profile zamknięte mają najczęściej przekrój kwadratowy, prostokątny lub okrągły. Wyróżniają się większą sztywnością oraz odpornością na zginanie i skręcanie, dzięki czemu dobrze sprawdzają się w ramach, konstrukcjach nośnych, maszynach, pojazdach oraz elementach wymagających wysokiej trwałości.

Gdzie wykorzystuje się kształtowniki stalowe?

Kształtowniki stalowe znajdują zastosowanie w wielu gałęziach przemysłu, ponieważ łączą wysoką wytrzymałość, trwałość oraz możliwość dopasowania przekroju do konkretnych obciążeń. W budownictwie wykorzystuje się je do tworzenia konstrukcji nośnych, ram, zadaszeń, elewacji, ogrodzeń i elementów wsporczych. W przemyśle maszynowym służą do produkcji obudów, podstaw urządzeń, prowadnic oraz części linii technologicznych. Profile stalowe są również obecne w motoryzacji, gdzie powstają z nich ramy pojazdów, elementy nadwozi, przyczep i naczep. Stosuje się je ponadto w produkcji regałów magazynowych, mebli metalowych, systemów wentylacyjnych, bram czy konstrukcji wykorzystywanych w rolnictwie. Szeroki wybór wymiarów, grubości ścianek i kształtów sprawia, że kształtowniki mogą być używane zarówno w lekkich zabudowach, jak i bardziej wymagających konstrukcjach przemysłowych.

Dobór przekroju, wymiarów oraz gatunku stali

Przekrój profilu należy dopasować do rodzaju obciążeń i sposobu pracy konstrukcji. Profile zamknięte dobrze znoszą zginanie i skręcanie, natomiast ceowniki, kątowniki czy zetowniki sprawdzają się tam, gdzie ważne są łatwy montaż oraz dostęp do powierzchni elementu.

Wymiary i grubość ścianki wpływają na nośność, sztywność oraz masę konstrukcji. Zbyt mały profil może ulegać odkształceniom, a nadmiernie rozbudowany niepotrzebnie zwiększy zużycie materiału i koszt realizacji. Warto więc uwzględnić długość elementu, rozmieszczenie podpór i przewidywane obciążenia.

Gatunek stali dobiera się do warunków eksploatacji oraz wymaganej wytrzymałości. W konstrukcjach narażonych na duże obciążenia stosuje się stale o podwyższonych parametrach, natomiast w środowisku wilgotnym lub agresywnym istotne jest odpowiednie zabezpieczenie antykorozyjne.
